生產廠家：上海歐蒙
主要材質：SUS304/316
處理能力：3-5L/H
功率范圍：20KW
訂 貨 號23-00031
型 號OM-BLG-5
庫存狀況標準型有貨，非標型現做
配送方式快遞、EMS、物流

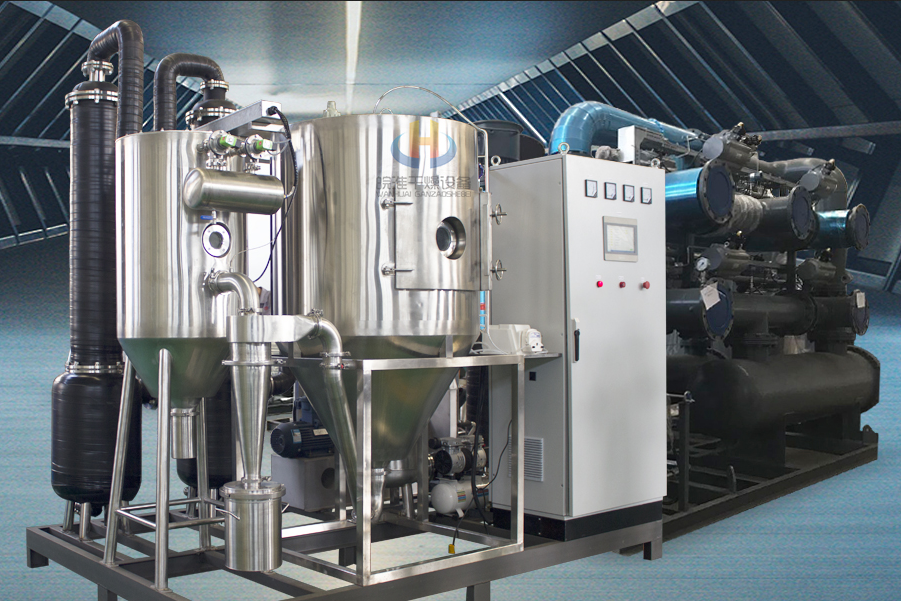

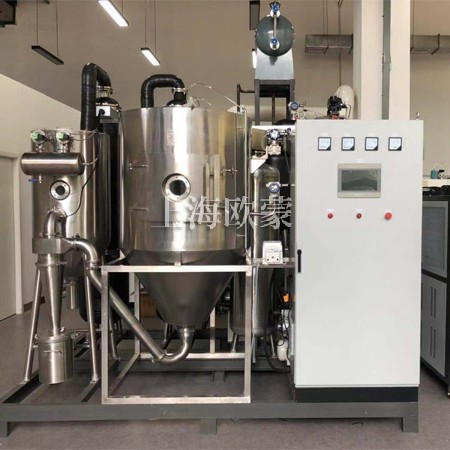

OM-BLG有機溶劑噴霧干燥機是系統組成一個封閉的循環回路,載熱體可以循環使用也叫閉式循環噴霧干燥機。對于揮發物是有機化學溶劑、有毒或逸出后能對人身、環境造成危害物料的干燥,料液中含有的有機溶劑或產 品是易氧化、易燃、易爆的物料,一般情況下,需用這種流程的物料都是不能接觸氧氣的,所以載熱體大多使用惰性氣體(如氮氣、二氧化碳等);此種方式又稱惰 性氣體干燥。從干燥器排出的尾氣,經過氣固分離后還要經過冷凝器回收溶劑或去除濕分,再經加熱器升溫后進入干燥器進行循環使用。通過載熱體和閉式循環方 式,我們可以有效的避免物質干燥遭遇高溫危險、防止噴霧干燥過程中與氧氣接觸,粉塵90%以上回收等。
閉式循環噴霧干燥機目前已經成熟應用于乙 醇,丙酮,己烷,氣油等有機溶劑制成的懸濁液,以惰性氣體(或氮氣)做為干燥介質的產品的閉路循環式噴霧干燥工藝。整個過程產品無氧化,介質可回收,惰性 氣體(或氮氣)可循環利用。為有機溶劑回收設計的閉式循環系統,系統防爆控制要求極高,系統自控性能極高,GMP要求苛刻。常用于精密陶瓷、醫藥品、電池材料、硬質合金(Wc.Fe)粉的噴霧干燥。

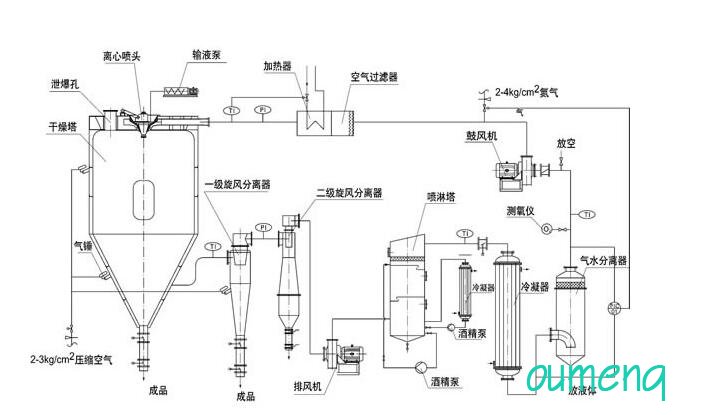

流程示意圖
閉式循環噴霧干燥機系統由噴霧干燥機主機、帶空氣過濾器的加熱器、鼓風機、水氣分離器、大小冷卻塔、噴淋塔、排風機、一級旋風分離器、二級旋風分離器、泵、測氧儀以及管路與控制閥等組成。
|
項目/機型 |
BLG-5 |
BLG-10 |
BLG-15 |
BLG-25 |
更多型號按要求定制 |
|
乙醇蒸發量 |
3-5kg/h |
5-8kg/h |
10-15kg/h |
20-25kg/h |
按要求定制 |
|
干燥室尺寸 |
Φ1000 |
Φ1,300 |
Φ1,500 |
Φ1,800 |
根據實際情況 |
|
干燥室附屬件 |
人孔，觀察窗，照明窗，振打裝置 |
||||
|
霧化器 |
離心式 |
離心式 |
|||
|
霧化盤 |
50-65mm |
80-120mm |
|||
|
轉速 |
25000r.p.m |
22000r.p.m |
|||
|
產品回收方式 |
塔底+旋風+除塵器三點回收，或旋風+除塵器兩點回收（可選2級旋風） |
||||
|
料液供給方式 |
蠕動泵（附不銹鋼容器） |
||||
|
加熱源 |
導熱硅油換熱（干凈、安全，氮氣不接觸加熱器） |
||||
|
加熱器容量 |
13kW-18KW（供參考） 實際根據不同溶劑沸點選擇溫度范圍 |
30kW-40kW（供參考） 實際根據不同溶劑沸點選擇溫度范圍 |
|||
|
**溫度 |
30-250℃（根據實際情況選擇或定制） |
||||
|
附屬器件 |
防爆循環風機、旋風分離器、袋濾器、冷凝回收溶劑裝置 |
||||
|
電控系統 |
加熱溫度控制；旋風分離器、袋濾器壓差顯示；塔內壓力控制；霧化器變頻控制 PLC+觸摸屏 |
||||
|
附屬器件 |
氧氣濃度表、防爆片、配管內壓力控制 |
氧氣濃度表、壓力開關、氧氣濃度兼壓力自動調節系統 |
|||
|
電力 |
動力：380V/3相 |
||||
|
選件 |
空氣振打裝置、二流體噴嘴噴霧裝置 |
||||
